AND Gate - Gerbang Logika AND

Gerbang AND adalah gerbang logika digital dasar. Pada dasarnya gerbang ini menggunakan persamaan jika semua input atau salah satunya nol (0) maka outputnya akan nol(0). Namun jika semua inputnya satu (1) maka outputnya akan 1. Atau dengan kata lain gerbang AND menerapkan sistem perkalian. Untuk memastikan kebenarannya coba perhatikan tabel kebenaran berikut :

AND GATE
A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

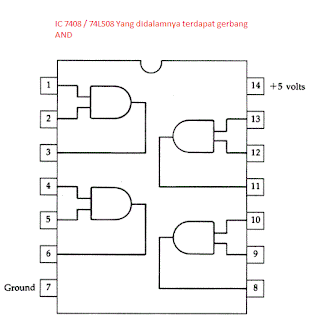

Dalam implementasinya gerbang AND diterapkan dalam IC 7408 atau 74LS08. Berikut gambarnya :

 Untuk mendapatkan gerbang AND kalian  juga bisa menggunakan gabungan dari beberapa gerbang seperti menggunakan gerbang NAND atau gerbang OR, atau menggunakan gabungan keduanya.
